Yükleme Işığı, 3 – 7 m yüksekliğe sahip direklere monte edilmek üzere depolarda, endüstriyel tesis çevre aydınlatmasında, kamyon ve tır yüklemelerinde kullanılmak üzere tasarlanmış aydınlatma armatürüdür. Kompakt bir kasa yapısına ve hareket edilebilir kol yapısına sahip olan armatürlerde enerji verimliliği yüksek LED modüller kullanılmıştır.
Değişik ölçü ve ebatların yanı sıra LED gücüne göre sınıflandırılır. Aydınlatma yapılacak alana göre farklı ışık dağılımı ve güç seçenekleri mevcut olup, proje ihtiyacına göre tasarım ve üretim yapılabilmektedir.
Standart Ürün Özellikleri
- Gövde: Korozyona Day. Yüksek Basınçlı Alüminyum Enjeksiyon
- Refraktör: Yüksek geçirgenlikli min. 4mm temperlenmiş cam ‘UV resistant (opsiyonel)
- IP Koruma Sınıfı: IP66 – IP67 (opsiyonel)
- Kullanım Şekli: Sıva Üstü – Kablo Tavası – Busbar
- Işık Kaynağı: LED
- Optik: PMMA veya PC
Uygulama Alanları
Optik Demet Açısı
Optik ve Elektriksel Özellikleri
- Tüketim Gücü: 100 W
- Toplam Lümen: 8000 lm
- Etkinlik Faktörü: 80+ lm/W
- Giriş Gerilimi: 220 -240 VAC
- Giriş Frekansı: 50-60 Hz
- Güç Faktörü: > 0,9
- Renk Sıcaklığı: 3000K/4000K/5000K/6500K
- CRI: >70
Diğer Özellikler
- Çalışma Sıcaklığı: -25° C / + 40° C
- Darbe Dayanım Sınıfı: IK 08 – IK 10 (opsiyonel)
- LED Ömrü – L70: 60.000 saat
- Otomasyon Uyumluluğu: Yok
- Rakor: IP66, Pirinç
Ürün Görselleri
Test Standartları
- TS EN 60598
- TS EN 60529
- TS EN 62031
- TS EN 62262
- TS IEC TR 62471
- TS EN 62722-2-1

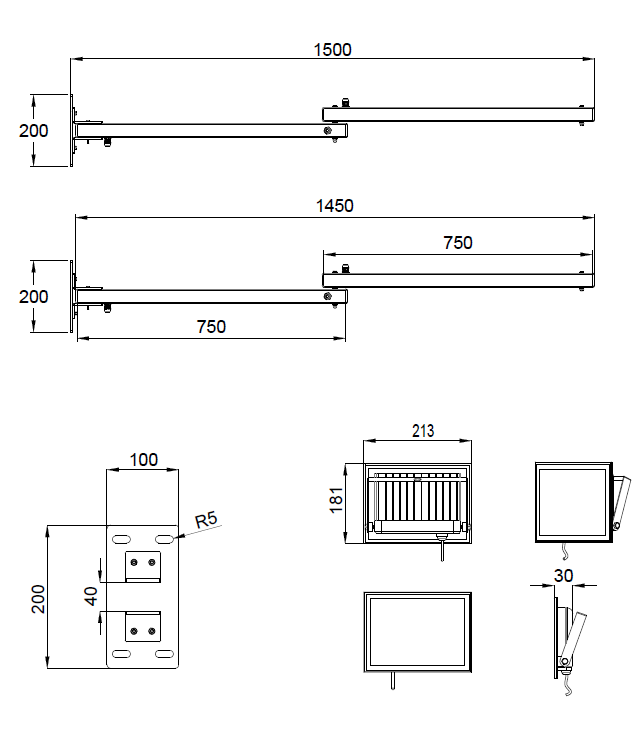

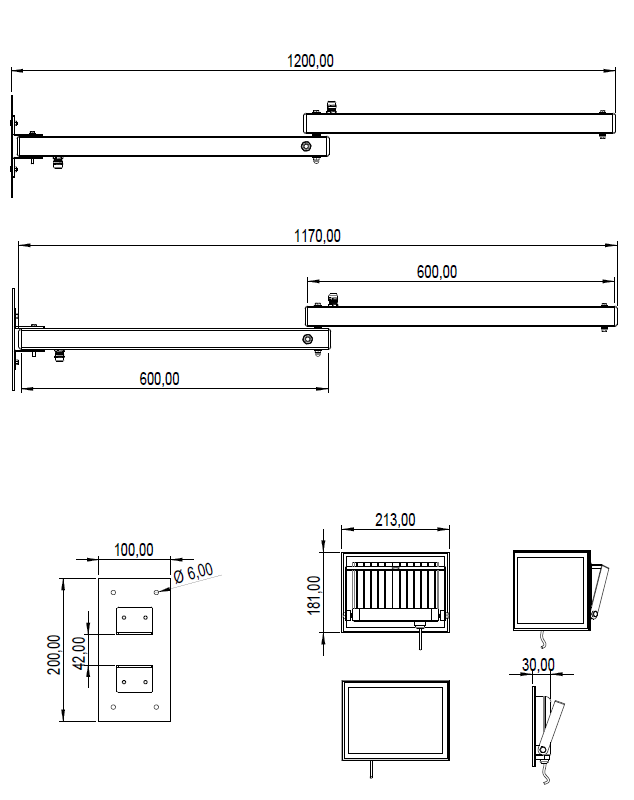

Teknik Çizimi
| Ürün Kodu | Güç | Giriş Gerilimi | Toplam Lümen | Işık açısı | DOB Ölçüleri | Yükleme Işığı Ölçüleri |
| YI60-050SM-01101-865 | 50W | 200-240 V AC 50/60 HZ | 4000 lm | 110° | 181x213x04 mm | 600x200x40 mm |
| YI60-100SM-01101-865 | 100W | 200-240 V AC 50/60 HZ | 8000 lm | 110° | 250x285x07 mm | 600x200x40 mm |
| YI60-150SM-01101-865 | 150W | 200-240 V AC 50/60 HZ | 12000 lm | 110° | 325x425x12 mm | 600x200x40 mm |
| YI60-200SM-01101-865 | 200W | 200-240 V AC 50/60 HZ | 16000 lm | 110° | 325x425x13 mm | 600x200x40 mm |
| YI60-300SM-01101-865 | 300W | 200-240 V AC 50/60 HZ | 24000 lm | 110° | 325x425x15 mm | 600x200x40 mm |
| YI75-050SM-01101-865 | 50W | 200-240 V AC 50/60 HZ | 4000 lm | 110° | 181x213x04 mm | 750x200x40 mm |
| YI75-100SM-01101-865 | 100W | 200-240 V AC 50/60 HZ | 8000 lm | 110° | 250x285x07 mm | 750x200x40 mm |
| YI75-150SM-01101-865 | 150W | 200-240 V AC 50/60 HZ | 12000 lm | 110° | 325x425x12 mm | 750x200x40 mm |
| YI75-200SM-01101-865 | 200W | 200-240 V AC 50/60 HZ | 16000 lm | 110° | 325x425x13 mm | 750x200x40 mm |
| YI75-300SM-01101-865 | 300W | 200-240 V AC 50/60 HZ | 24000 lm | 110° | 325x425x15 mm | 750x200x40 mm |
