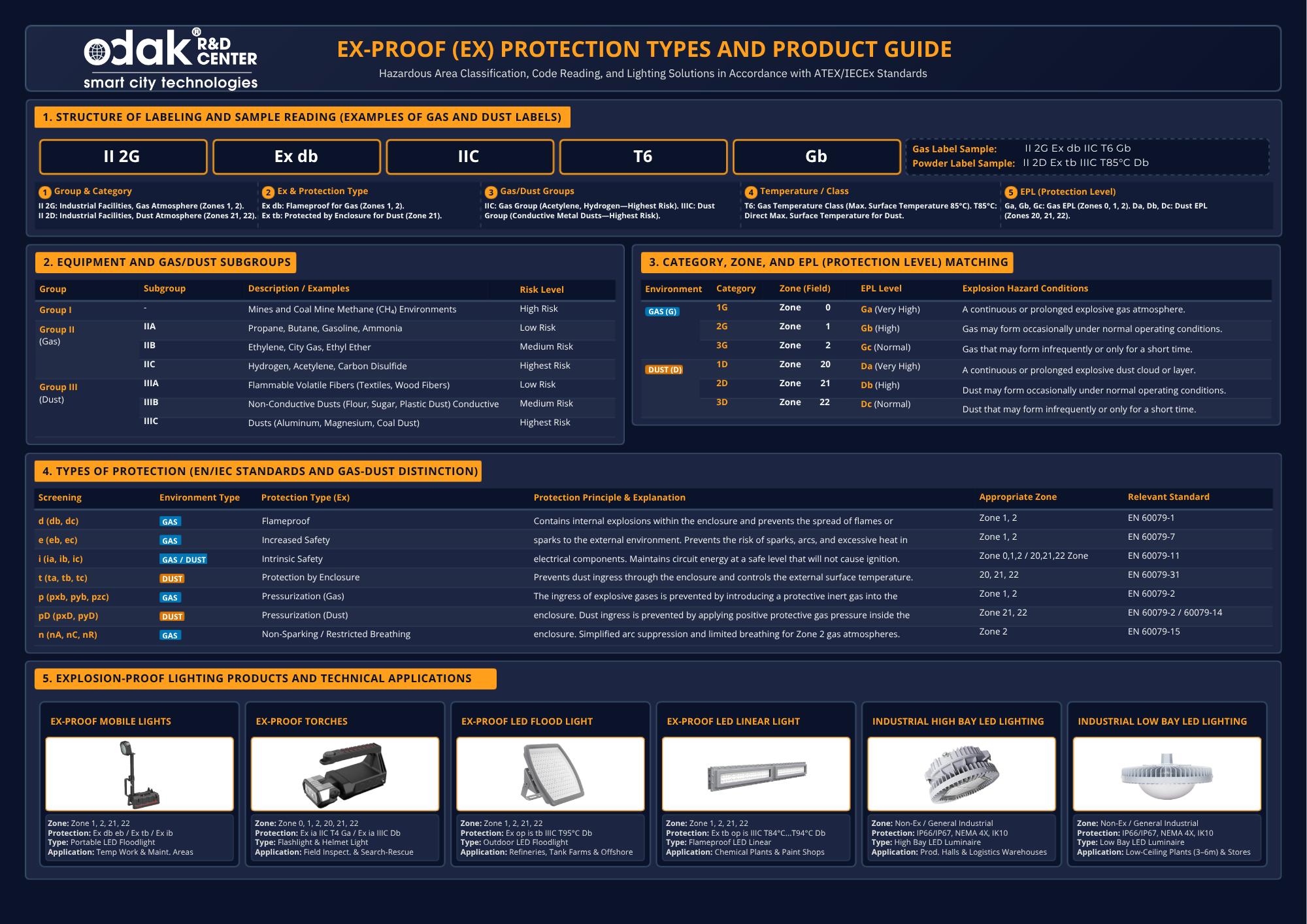

EX-PROOF (EX) KORUMA TİPLERİ VE ETİKET OKUMA REHBERİ

ATEX / IECEx Standartlarına Göre Tehlikeli Saha Sınıflandırması ve Kod Okuma Kılavuzu

Gaz Etiket Örneği: II 2G Ex db IIC T6 Gb

Toz Etiket Örneği: II 2D Ex tb IIIC T85°C Db

1. Grup & Kategoriler:
II 2G Endüstriyel Tesisler, Gaz Atmosferi (Zone 1, 2) |
II 2D Endüstriyel Tesisler, Toz Atmosferi (Zone 21, 22)
2. Ex & Koruma Tipi: Ex db Alev Sızdırmaz (Gaz) | Ex tb Muhafaza ile Koruma (Toz)
3. Gaz / Toz Grupları: IIC (Asetilen, Hidrojen – En Yüksek Risk) / IIIC (İletken Metal Tozları – En Yüksek Risk)
4. Sıcaklık Sınıfı: T6 Max. Yüzey Sıcaklığı 85°C / T85°C Toz için Doğrudan Max. Yüzey Sıcaklığı
5. EPL (Koruma Seviyesi): Gb, Db (Yüksek Koruma – Zone 1, 21 için)

Grup	Alt Grup	Açıklama / Örnekler	Risk Seviyesi
Grup I	–	Madenler ve Kömür Madeni Metan (CH₄) Ortamları	YÜKSEK RISK
Grup II (Gaz)	IIA	Propan, Bütan, Benzin, Amonyak	DÜŞÜK RISK
	IIB	Etilen, Şehir Gazı, Etil Eter	ORTA RISK
	IIC	Hidrojen, Asetilen, Karbon Sülfür	EN YÜKSEK RISK
Grup III (Toz)	IIIA	Yanıcı Uçuşan Lifler (Tekstil, Ahşap Lifleri)	DÜŞÜK RISK
	IIIB	İletken Olmayan Tozlar (Un, Şeker, Plastik Tozu)	ORTA RISK
	IIIC	İletken Tozlar (Alüminyum, Magnezyum, Kömür Tozu)	EN YÜKSEK RISK

Ortam	Kategori	Zone (Saha)	EPL Seviyesi	Patlama Tehlikesi Koşulu
GAZ (G)	1G	Zone 0	Ga (Çok Yüksek)	Sürekli veya uzun süreli patlayıcı gaz atmosferi.
	2G	Zone 1	Gb (Yüksek)	Normal çalışma koşullarında ara sıra patlayıcı gaz oluşabilir.
	3G	Zone 2	Gc (Normal)	Patlayıcı gaz seyrek veya sadece kısa süreliğine oluşur.
TOZ (D)	1D	Zone 20	Da (Çok Yüksek)	Sürekli veya uzun süreli patlayıcı toz bulutu veya tabakası.
	2D	Zone 21	Db (Yüksek)	Normal çalışma koşullarında ara sıra patlayıcı toz oluşabilir.
	3D	Zone 22	Dc (Normal)	Patlayıcı toz seyrek veya sadece kısa süreliğine oluşur.

Rumuz	Ortam	Koruma Tipi (Ex)	Koruma Prensibi & Açıklama	Uygun Zone	Standart
d (db, dc)	GAZ	Flameproof (Alev Sızdırmaz)	İç patlamaları muhafaza içinde tutar ve dış ortama yayılmasını önler.	Zone 1, 2	EN 60079-1
e (eb, ec)	GAZ	Increased Safety (Artırılmış Emniyet)	Kıvılcım, ark ve aşırı ısınma riskini önler.	Zone 1, 2	EN 60079-7
i (ia, ib, ic)	GAZ / TOZ	Intrinsic Safety (Kendinden Emniyetli)	Devre enerjisini tutuşma oluşturmayacak seviyede tutar.	Zone 0, 1, 2 / 20, 21, 22	EN 60079-11
t (ta, tb, tc)	TOZ	Protection by Enclosure (Muhafaza)	Toz girişini engeller ve dış yüzey sıcaklığını kontrol eder.	Zone 20, 21, 22	EN 60079-31
p (pxb, pyb, pzc)	GAZ	Pressurization (Basınçlandırma)	Nötr gaz vererek patlayıcı gaz girişini önler.	Zone 1, 2	EN 60079-2
pD (pxD, pyD)	TOZ	Pressurization (Basınçlandırma Toz)	Pozitif gaz basıncı ile toz girişini önler.	Zone 21, 22	EN 60079-2 / 14
n (nA, nC, nR)	GAZ	Non-Sparking (Ark Üretmeyen)	Zone 2 için basitleştirilmiş ark bastırma ve sınırlı soluma.	Zone 2	EN 60079-15
